タイトル:タンク内温水製造サイレンサー HORNE
(温水管理機器
シリーズ)

タンク内温水製造サイレンサー HORNE



タンク内昇温中における
騒音も、振動も、解消!

特 長
1. 騒音、振動が著しく小さいため、タンクや配管等の損傷が小さくなります。
2. 低温から高温まで消音能力は広範囲をカバーします。
3. 蒸気供給量をゼロまで絞り込んでもハンマリングが起きません。
従って、比例制御が行えるため、高温水製造に効果があります。
構造 ■構造
■材質 SUS304

なぜ?

スチームインジェクションヒーターSIH型は、この騒音や振動を解消できるのでしょうか。

その秘密は、
SIH型の構造にあります。

噴き出された蒸気は、水に触れる前に熱交換プレートで熱交換され、ドレンとなって水中に出ていく半間接加熱方式を採用しているからです。



各種タイプ
SIH型

SIH型
熱交換プレートでの熱交換効果を得るため、使用蒸気圧力によって4タイプ、また、加熱能力によって10タイプが用意されています。



SIHF型

SIHF型
●フランジ型のハードタイプ
インジェクションヒーターSIHF型



Mini型

Mini型
小さい加熱能力用1/2"ヒーターMini
 ・最高使用圧力:0.4MPa
※加熱能力については蒸気容量線図を参照下さい。



オプショナルパーツ
オプショナルパーツ 取付ブラケット
(SUS)
取付ブラケット

フレキジョイント
(SUS)

フレキジョイント

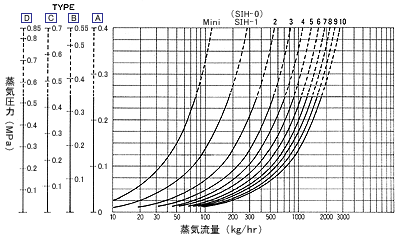

蒸気容量線図
蒸気容量線図


最高使用圧力
(MPa)
0.4
0.55
0.7
0.85

(注)
70℃を超える温水を製造する場合、電磁弁等によるON-OFF制御をする場合は、実線の範囲内で御使用下さい。

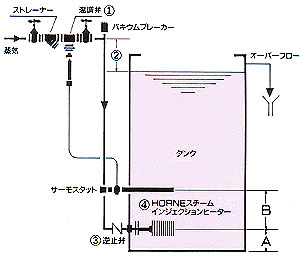

設置例
設置例
取付上の注意点
1. 70℃を超える高温水を製造する場合は比例温調弁を使用して下さい。
2. 制御弁はタンク水位より高い位置に取り付け、サイフォン現象を防ぐためバキウムブレーカーを取り付けて下さい。
3. インジェクションヒーター入口に逆止弁を取り付けて下さい。
4. SIH-2以上のものを設置する場合はマニホールドを固定し、フレキを使用して下さい。(オプショナルパーツの項参照下さい。)
5. A、Bとも最低150mm必要です。

用途例 ・温水ストレージタンク ・反応釜等温調用
・ボイラー給水用脱気槽 ・温水タンク
・殺菌用温水槽 ・各種溶解槽
・ボイル槽 ・水洗機
・CIPタンク ・浴槽
・洗浄機 ・その他

    (2001.4.7)
