タイトル:ステンレス製ホースリール
(温水管理機器
  シリーズ)
■CSR-15(スプレーガン付)
ステンレス・ホースリール
ホースガン、カバーはオプションになっております。


食品工場等での、ライン、機器、床等の洗浄作業時に、自動巻き取り式のホースリールがあれば、ホースの収納、取り出しが容易になり、クリーンな作業環境が維持できます。

後付けで適当な場所に設置出来ます。
ホースリールのリ−ル及び各種パーツは、錆びないステンレススチール製、ホースは耐水・耐高温性ですので耐久性に優れています。
取り付けは天井下引き出し、壁面下引き出し、横引き出し、また床置き等状況にあった設置が出来ます。

■TXS-203-CSR15(先止メ式)

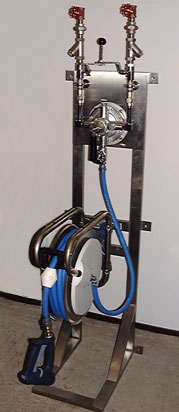

  ステンレスフレーム取付例
ステンレスフレーム取付例
洗浄用ミキシングユニット TXS-203 との組み合わせ例。
ステンレスフレームはオプション。

■仕様
型  式 CSR-15(ホース15A)
用  途 水道水および温水
(最高使用温度:165℃)
サービスホース 2MPa.
(常用:0.6MPa/長さ10m)
イン側ホース 2MPa.
(常用:0.6MPa/長さ1m)
最高使用圧力 2MPa.
(常用:0.6MPa)

19φスチームホースもご用意しております。
(最高使用温度165℃・最高使用圧力0.6MPa)
スチーム ホースの品質では国際グレード規格で
・アメリカ American(FDA)
・ドイツ  German(BGvV)
・フランス French(IANESCO)
等の
各国食品規格の承認を受けたものです。
ホースのみの販売もしております 。
(5m以上)

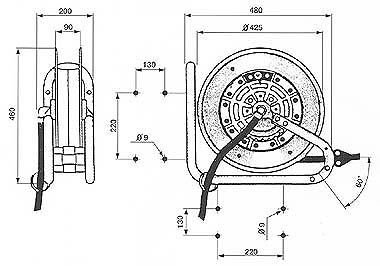

■外観図・取り付け寸法
外観図・取り付け寸法 どの様な取り付けもできます
天井取り付け
天井取り付け
壁面取り付け
壁面取り付け
床面取り付け
床面取り付け


■アクセサリー
N371419 壁掛けスイングブラケット N371461 サイドカバー
壁掛けスイングブラケット サイドカバー
壁面等にホースリールを設置する場合、このスイングブラケットを取り付けますと、リールが約180゜方向に回り作業効率が一層向上します。 リール両サイドにサイドカバーを取り付けますと、ゴミ等などがリール本体内に入りにくくなり、製品自体の体裁も美しくなります。

    (2001.5.11)
