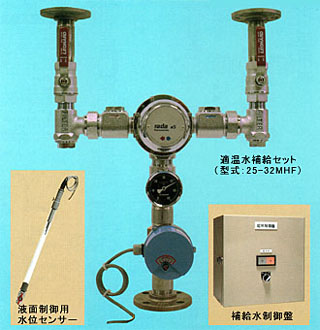

浴槽には、いつもあふれんばかりのきれいな、そして適切な温水が満たされていなければなりません。しかも「あふれ」などによりその水位が低下した場合でも、自動的に適温水を供給し、短時間のうちに元の水位にもどすことが必要です。 浴槽内の温水を常に無駄なく、適切な水位に保つのが『適温水補給ユニット』です。この"ユニット"は下記の三つのセットから成り立っています。 |
|
| １．サーモ付きミキシングバルブおよび電動弁セット | ||
| 温度精度の高いサーミックスに逆止弁、ストレーナー、温度計および電動弁を組込んであります。 | ||
| ２．水位センサー | ||
| パイプ内に電極棒が挿入されている型式ですので、取り付け場所の制限を受けません。また、電極棒の清掃も簡単に出来る構造です。 | ||
| ３．制御盤 | ||
| 〔手動〕〔自動〕切替えスイッチをはじめとし、全ての動きがランプ表示されます。浴槽の清掃時にもこのスイッチを切替える事で済みます。 | ||
 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||

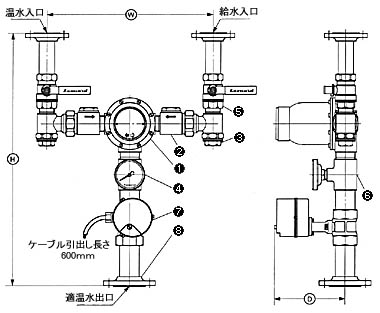

| ※組立寸法は概略です。 ※ご指示により、温水・水入口を逆にすることもできます。 ※逆止弁は  リフト式逆止弁です。六角キャップ部を必ず天井方向にして下さい。※電圧（AC100V、200V）をご指示下さい。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
/ｍ)
|

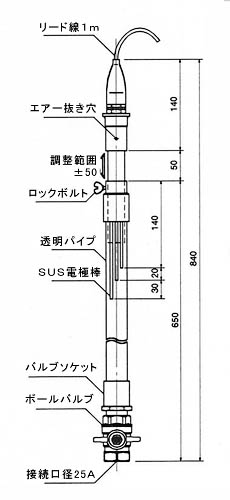

■液面制御用水位センサー
（型式：LCE-A）  |
■電気結線識別
 |
|
■補給水制御盤
(型式：CL-MH）  |
