タイトル：熱交換式給湯循環装置 EX-CMPH

能力180,000〜700,000kcal/h 一般給湯仕様EX-CMP-MEシリーズもございます



EX-CMPH 説明略図


熱回収仕様 EV-ER タイプ

仕込水仕様 EV-ST タイプ
EV-ER タイプ   EV-ST タイプ
EV-ER 見取り図   EV-ST 見取り図
EX-80S-CMPH-EV-ER
(P･I･D制御、熱回収付)

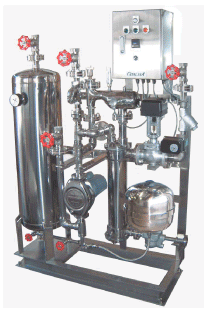

標準寸法1300W×1400H×700D		   EX-60S-CMPH-EV-ST
(P･I･D制御、タンク付)
標準寸法1200W×1700H×500D

■■特長■■
１．排熱回収により省エネ対策を実現
２．専用タンクとの組み合わせによりピーク時安定供給
３．省スペースで設置可能
４．面倒な法的検査は一切不要。
※ 一部機種は圧力条件に制限が有ります。		   ■■特長■■
１．接液部がオールステンレス(オプション)
２．サブタンク内蔵により高温水を安定供給
３．省スペースで設置可能
４．面倒な法的検査は一切不要。
※ 一部機種は圧力条件に制限が有ります。


昇温幅別交換熱量　kcal/h(Kw)
型式 EX-60 EX-80 EX-100 EX-160 EX-200
70℃ 155,000
(180)		 210,000
(245)		 300,000
(348)		 430,000
(500)		 600,000
(698)
80℃ 145,000
(168)		 200,000
(232)		 280,000
(325)		 400,000
(465)		 560,000
(651)
90℃ 125,000
(145)		 170,000
(198)		 240,000
(279)		 350,000
(407)		 480,000
(558)
※EX-160、200は並列２回路制御
  昇温幅別出湯量グラフ

    (2003.7.4)
